CM9M045-R SOP20型號基本規格詳情

高性能RISC CPU
? 49 條指令
? 所有指令均為單周期，除了分支跳轉
? 存儲架構 ? 程序 ROM: 4k x 14bits
? 數據 RAM: 512 x 8bits
? 數據 EEPROM: 128 x 8bits
? 程序代碼分扇區保護，1 扇區=1k x 14bits
? 支持 IAP
? 16 層硬件堆棧
? 可選的指令周期：2T/4T
? 最小指令周期為 125ns，16MHz@2T 配置 下（VDD≥1.9V）

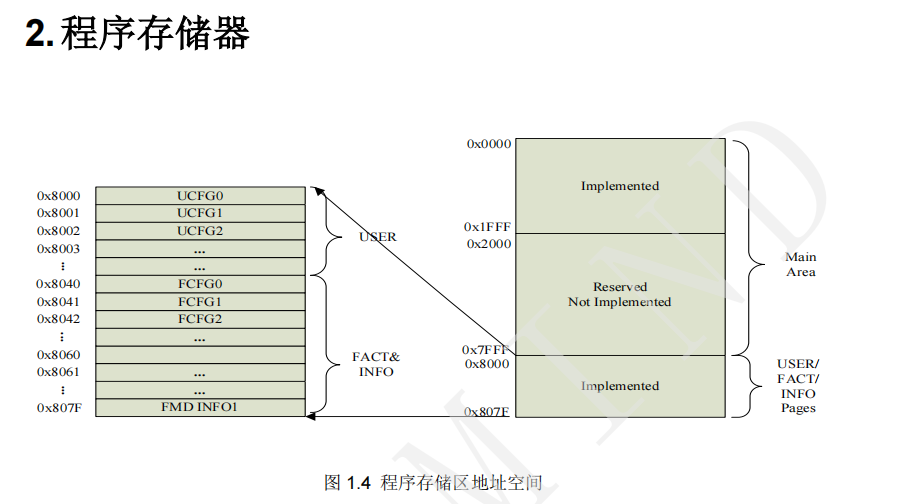

程序地址計數器 PC 為 15 位(0x0000 ~ 0x7FFF)，最多支持 32K 地址空間。芯片實現了 4K 的程序存儲 器（0x0000 ~ 0x1FFF），外加上 2 個額外的用戶配置區，工廠配置區，以及 2 個信息區 INFO0/INFO1。 4K 程序存儲器由 128 頁組成，每頁 32 個 word（1word= 14bits），地址范圍為 0x0000~0xFFF，地址超 過 0xFFF 將導致回卷到 0x0000。 另外的 4 個 NVM 區分別占一個單獨的頁，每頁 32 word，其編址從 0x8000 開始，到 0x807F 結束。
2.1.將程序存儲器當作數據存儲器讀取 有兩種方法可訪問程序存儲器中的常數。第一種方法是使用 RETW 指令表。第二種方法是設置 FSR 指 向程序存儲器
3.數據存儲器
3.1.數據存儲器構成 數據存儲器劃分為 32 存儲區，每個存儲區大小為 128 個字節，每個存儲區由以下部分組成：
? 12 個內核寄存器
? 最多 20 個特殊功能寄存器
? 最多 80 字節的通用 RAM
? 16 字節的共用 RAM 可通過將存儲區號寫入存儲區選擇寄存器（Bank Select Register，BSREG）來選擇有效存儲區。未實現 的存儲器將讀為 0。所有的數據存儲器都可以直接訪問（通過使用文件寄存器的指令），或通過 2 個文件 選擇寄存器（FSR）間接訪問。更多信息，請參見第 3.4 節“間接尋址”。 數據存儲器使用一個 12 位地址。地址的高 5 位用于定義存儲區地址，低 7 位用于選擇該存儲區中的寄 存器/RAM。

CM9M045-R SOP20封裝引腳圖
